绝对式多圈编码器为24Bit版本RMU400
关注：2112
型号：RMU400
品牌：IFM
产地：德国
产品别名：绝对式多圈编码器为24Bit版本RMU06SVU81212bSSI
技术参数：
| 产品特征 | |||||
|---|---|---|---|---|---|
| 分辨率 | 4096 步距; 4096 圈数 | ||||
| 通信接口 | SSI数据接口 | ||||
| 轴监控器 | 实心轴 | ||||
| 轴直径 [mm] | 6 | ||||
| 应用 | |||||
| 功能原理 | **式 | ||||
| 检测系统 | 磁性 | ||||
| 电气数据 | |||||
| 工作电压 [V] | 4.5...30 DC | ||||
| 防护等级 | III | ||||
| 反相保护 | 有 | ||||
| 开机延迟时间最大值 [ms] | 500 | ||||
| 稳定时间 [ms] | 32 | ||||
| 旋转电气最大值 [U/min] | 12000 | ||||
| 输出 | |||||
| 短路保护 | 有 | ||||
| 代码 | Gray代码; (右转时增加的代码值(从轴向看)) | ||||
| 代码信号 | 时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟（inv.） 从司机到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据（inv.） | ||||
| 测量/设定范围 | |||||
| 分辨率 | 4096 步距; 4096 圈数 | ||||
| 精度/偏差 | |||||
| 精确度 | ±0.1 INL | ||||
| 软件/编程 | |||||
| 参数设定 | 零点; 转向 | ||||
| 接口 | |||||
| 通信接口 | SSI数据接口 | ||||
| 工作条件 | |||||
| 环境温度 [°C] | -40...85 | ||||
| 存储温度 [°C] | -40...85 | ||||
| 允许***相对空气湿度 [%] | 95; (不允许冷凝) | ||||
| 外壳防护等级 | IP 65; (在外壳: IP67) | ||||
| 认证/测试 | |||||
| 抗冲击 |
| ||||
| 抗震 |
| ||||
| 机械技术数据 | |||||
| 重量 [g] | 348.1 | ||||
| 尺寸 [mm] | Ø 58 / L = 63.5 | ||||
| 原材料 | 法兰: 铝; 外壳: 不锈钢(1.4521/444) | ||||
| 机械最大值 [U/min] | 12000 | ||||
| 启动扭矩最大值 [Nm] | 1 | ||||
| 温度扭矩参考 [°C] | 20 | ||||
| 轴监控器 | 实心轴 | ||||
| 轴直径 [mm] | 6 | ||||
| 轴材料 |
| ||||
| 轴向轴负载最大值 (轴末端) [N] | 40 | ||||
| 径向轴负载最大值 (轴末端) [N] | 60 | ||||
| 固定法兰 | 同步法兰 | ||||
| 电气连接 - 插头 | |||||
| 接插件: 1 x M12, 径向的, 也可以使用轴向的; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m | |||||
| 图表 | |||||

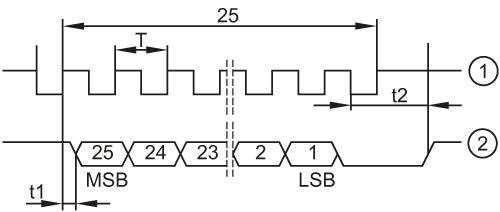

| 脉冲图 |
| ||||
